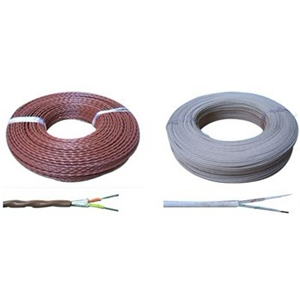

- 商品名稱：KX-FFP KX-FPF KXS-FP1F玻璃纖維絕緣、護套高溫補償導線
- 添加時間：2023-02-23 09:53:11
- 電 話：0550-7026759
郵 箱：lrdl@ahlrdl.com
本產品適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度
一、執行標準
GB/T4989-94
二、使用條件
1.工作溫度：高200℃和260℃360℃500℃4種。
2.低環境溫度；固定敷設-60℃；非固定敷設-20℃。
3.小彎曲半徑：非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍
三、型號M稱
①補償導線
型 號 | M 稱 |
KX-FF | 氟塑料絕緣和護套普通JK分度熱電偶用補償導線 |
KX-FPF | 氟塑料絕緣和護套銅絲編織屏蔽普通JK分度熱電偶用補償導線 |
KX-FP1F | 氟塑料絕緣和護套鍍錫銅絲編織屏蔽普通JK分度熱電偶用補償導線 |
KXS-FF | 氟塑料絕緣和護套準確JK分度熱電偶用補償導線 |
KXS-FPF | 氟塑料絕緣和護套銅絲編織屏蔽準確JK分度熱電偶用補償導線 |
KXS-FP1F | 氟塑料絕緣和護套鍍錫銅絲編織屏蔽準確JK分度熱電偶用補償導線 |
注：其他型號補償導線EX、JX、SC、KC、NC、NX、BC、TX，只需改寫型號的D一項，如EX-VV、EX-VPV
②補償電纜
型 號 | M 稱 |
KX-FF | 氟塑料絕緣氟塑料護套普通JK分度熱電偶用補償電纜 |
KX-FPF | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽普通JK分度熱電偶用補償電纜 |
KX-FPFP | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通JK分度熱電偶用補償電纜 |
KX-FFP | 氟塑料絕緣氟塑料護套銅絲編織總屏蔽普通JK分度熱電偶用補償電纜 |
KXS-FF | 氟塑料絕緣氟塑料護套準確JK分度熱電偶用補償電纜 |
KXS-FPF | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽準確JK分度熱電偶用補償電纜 |
KXS-FPFP | 氟塑料絕緣氟塑料護套銅絲編織分屏蔽及總屏蔽準確JK分度熱電偶用補償電纜 |
KXS-FFP | 氟塑料絕緣氟塑料護套銅絲編織總屏蔽準確JK分度熱電偶用補償電纜 |
KX-FP3F | 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套普通JK分度熱電偶用補償電纜 |
KX-FP3FP3 | 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通JK分度熱電偶用補償電纜 |
KX-FFP3 | 氟塑料絕緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通JK分度熱電偶用補償電纜 |
KXS-FP3F | 氟塑料絕緣鋁/塑復合帶分屏蔽氟塑料護套準確JK分度熱電偶用補償電纜 |
KXS-FFP3 | 氟塑料絕緣及護套鋁/塑復合帶總屏蔽準確JK分度熱電偶用補償電纜 |
KXS-FP3FP3 | 氟塑料絕緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套準確JK分度熱電偶用補償電纜 |
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的D一項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料絕緣銅帶繞包分屏蔽氟塑料護套普通JK分度熱電偶用補償電纜。
3、本公司還可生產聚四氟乙烯薄膜與玻璃絲復合絕緣及護套的高溫補償電纜，如：KXHF4
四、型號結構組合型式及型號 項目用字母、數字代號含義
①型號結構組合型式（編制方法）說明
②型號項目用字母、數字代號含義說明
項目 | 代號 | 說明 | |
型號 | SC | 配用S分度號熱電偶的補償型補償線纜 | |
分類和精度 | 使用分類 | G | 一般溫度使用（不超過105℃） |
精度 | S | 熱電動勢允差為普通J可省略 | |
耐熱等J | 105 | 高使用溫度為70℃ 可省略 | |
絕緣材料 | V | 聚氯乙烯 | |
屏蔽材料 | P | 無屏蔽可省略 | |
護套材料 | V | 聚氯乙烯 | |
鎧裝材料 | 22 | 鋼帶鎧裝 | |
導體種類 | A | 單股導體 | |
規格 | 補償導線填寫：2×導體截面（2×S） | ||
注:要求阻燃應在型前加ZR本安電路用應在型號前加IA
舉例:配用E分度號一般準確J耐溫200℃補償型多股1.0m㎡截面鋁復合帶分對屏蔽的五對熱電偶補償電纜表示為:
EX-HS200-FP3F-R 5×（2×1.0）
五、技術參數
①絕緣層顏色
補償導線 | 補償導線合金絲 | 補償導線絕緣層顏色 | 配用熱電偶分度號 | ||
正J | 負J | 正J | 負J | ||
SC | SPC（銅） | SNC（銅鎳） | 紅 | 綠 | S（鉑銠10-鉑） |
KCA | KCA（鐵） | KNA（銅鎳） | 紅 | 藍 | K（鎳鉻-鎳硅） |
KCB | KCB（銅） | KNB（銅鎳） | 紅 | 藍 | K（鎳鉻-鎳硅） |
KX | KPX（鎳鉻） | KNX（鎳硅） | 紅 | 黑 | K（鎳鉻-鎳硅） |
EX | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 | E（鎳鉻-銅鎳） |
JX | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 | J（鐵-銅鎳） |
TX | TPX（銅） | TNX（銅鎳） | 紅 | 白 | T（銅-銅鎳） |
NC | NPC（鐵） | NNC（銅鎳） | 紅 | 灰 | N（鎳鉻硅-鎳硅） |
注:補償導線型號D一個字母與熱電偶的分度號對應,D二個字母中“X"表示延伸型補償導線（與熱電偶材料相同）,“C"表示補償型補償導線
②分類及護層顏色
使用分類 | 精度等J標志 | 護套顏色 | |||
普通J | 準確J | 普通J | 精度J | 本安電纜 | |
一般用 | 省略 | S | 黑色 | 灰色 | 藍色 |
耐熱用 | 省略 | S | 黑色 | 黃色 | 藍色 |
③熱電動式及允差
型號 | SC或RC | KCA，KX | NC，NX | EX | JX | TX |
熱電動勢mv | 1.440 | 8.137 | 5.912 | 13.419 | 10.777 | 9.286 |
普通J允差uv | ±60 | ±100 | ±100 | ±200 | ±140 | ±90 |
準確J允差uv | ±60 | ±60 | ±120 | ±85 | ±48 |
④線芯結構及標稱截面
導體標稱截面m㎡ | 導體結構 | |
單股線芯（A類） | 多股線芯（R類） | |
0.5 | 1/0.8 | 7/0.3 |
1.0 | 1/1.13 | 7/0.43 |
1.5 | 1/1.37 | 7/0.52 |
2.5 | 1/1.76 | 19/0.41 |
⑤其他指標
1.絕緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與屏蔽層間的絕緣
2.絕緣層及護套機械性能:絕緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
⑥補償導線及補償電纜外形尺寸和計算重量
補償導線
標稱 | 大外徑 | 計算重量 | ||||||
FF | FPF、FP1F | FF | FP1F | |||||
A類導體 | R類導體 | A類導體 | R類導體 | A類導體 | R類導體 | A類導體 | R類導體 | |
0.5 | 2.6×4.6 | 2.8×4.8 | 3.2×5.2 | 3.4×5.4 | 27 | 30 | 45 | 50 |
1.0 | 3.0×5.3 | 3.1×5.6 | 3.6×5.9 | 3.7×6.2 | 39 | 45 | 64 | 69 |
1.5 | 3.2×5.8 | 3.4×6.2 | 3.8×6.4 | 4.0×6.8 | 54 | 60 | 77 | 87 |
2.5 | 3.9×6.7 | 4.0×7.3 | 4.2×7.3 | 4.6×7.9 | 77 | 84 | 103 | 114 |
補償電纜
芯 | 導體 | 大外徑 | 計算重量（Kg/Km） | ||||||||||||||
FF | FPF、FP1F | FF | FPF、FP1F | ||||||||||||||
0.5 | 1.0 | 1.5 | 2.5 | 0.5 | 1.0 | 1.5 | 2.5 | 0.5 | 1.0 | 1.5 | 2.5 | 0.5 | 1.0 | 1.5 | 2.5 | ||
1 | A | 5.0 | 5.8 | 6.4 | 7.4 | 5.6 | 6.3 | 6.9 | 7.8 | 36 | 50 | 62 | 92 | 53 | 70 | 89 | 117 |
2 | A | 7.9 | 9.0 | 9.9 | 11.6 | 9.7 | 11.0 | 11.9 | 13.6 | 79 | 112 | 137 | 198 | 156 | 207 | 240 | 325 |
3 | A | 8.4 | 9.6 | 10.8 | 12.3 | 10.5 | 11.8 | 13.0 | 14.5 | 91 | 139 | 181 | 256 | 193 | 254 | 317 | 412 |
4 | A | 9.0 | 10.6 | 11.7 | 13.6 | 12.3 | 14.1 | 15.3 | 17.3 | 113 | 172 | 218 | 327 | 236 | 322 | 383 | 497 |
5 | A | 10.5 | 11.9 | 13.5 | 15.5 | 12.5 | 14.5 | 15.6 | 17.6 | 146 | 214 | 288 | 411 | 302 | 392 | 468 | 612 |
6 | A | 12.0 | 14.0 | 15.5 | 17.8 | 14.7 | 16.5 | 17.9 | 20.7 | 178 | 283 | 352 | 502 | 361 | 473 | 562 | 767 |
7 | A | 12.2 | 14.3 | 15.7 | 18.2 | 15.0 | 16.7 | 18.2 | 21.0 | 187 | 296 | 375 | 535 | 388 | 505 | 606 | 825 |
8 | A | 13.6 | 15.6 | 17.3 | 20.4 | 16.3 | 18.3 | 20.4 | 23.0 | 228 | 333 | 426 | 634 | 435 | 568 | 710 | 934 |
9 | A | 14.4 | 16.5 | 18.2 | 21.6 | 17.2 | 19.7 | 21.5 | 24.3 | 252 | 369 | 472 | 703 | 478 | 651 | 783 | 1064 |
10 | A | 14.5 | 16.6 | 18.2 | 21.7 | 17.3 | 19.8 | 21.6 | 24.4 | 271 | 400 | 514 | 767 | 514 | 701 | 844 | 1152 |
12 | A | 15.5 | 17.8 | 20.1 | 23.2 | 18.9 | 21.2 | 23.1 | 26.2 | 313 | 465 | 625 | 896 | 617 | 811 | 980 | 1339 |
注:ⅰ帶屏蔽或鋁塑復合帶的電纜外徑略大于無屏蔽層的電纜
ⅱ即有分屏蔽也有總屏蔽的電纜外徑略大于只有分屏蔽的電纜
ⅲ只有總屏蔽的電纜外徑略小于只有分屏蔽的電纜
六、交貨長度
根據雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%
